POLICY品質へのこだわり

SGケーブルタイの特長

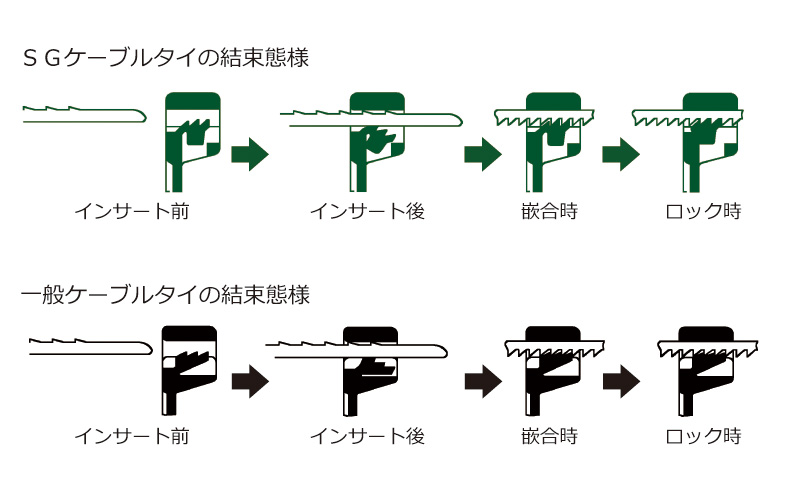

当社独自の嵌合機構によりスムースな挿入と強い保持力を実現しています。

SGケーブルタイの特長図


SGケーブルタイの特長図

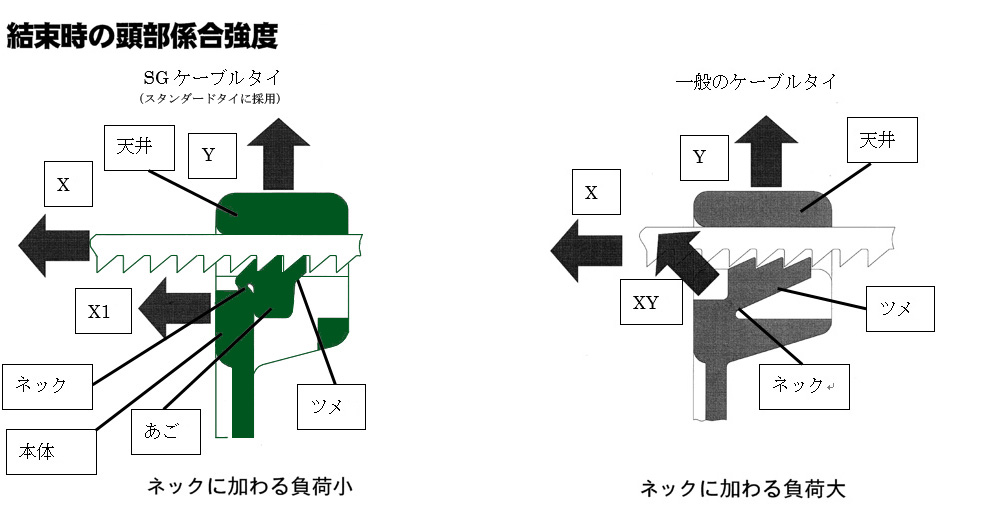

一般のケーブルタイは、X方向に力が加わった時に、Y方向の力と共にXY方向の力が働きます。このXYの力はツメのネック部分に大きな力として作用しますので、ネックを頑丈にする必要があり、差し込み時に大きな差し込み力が必要となります。
SGケーブルタイは、X方向に力が加わった時に、くさび作用により天井部と本体部の間に食い込み天井部で吸収するY方向の力とともに、ツメのあご部分と本体部分との接触によりX1の力を吸収されますので、ネックを柔らかくしても大きな強度と差し込みから締付けまでの柔らかさの両方を得ることができます。

用途や使用環境に最適な製品が見つかります!

SGケーブルタイはご使用になる環境や目的に応じて、7タイプお選びいただけます。
経験豊富な専門家がご相談にのりますので、きっとピッタリの製品が見つかります!

タイプ一覧

品番表示 材質 難燃性 結束後の使用温度範囲
標準タイプ --- 乳白 ポリアミド樹脂
ナイロン6・6
UL94V-2 -40~+85℃
耐候・耐熱タイプ W/WU
アイボリー
ポリアミド樹脂
ナイロン6・6
UL94V-2 -40~+105℃
耐熱タイプ 薄緑→山吹→薄茶 ポリアミド樹脂
ナイロン6・6
UL94V-2 -40~+105℃
高耐熱タイプ HP 薄茶 ポリアミド樹脂
ナイロン4・6
UL94V-2 -40~+120℃
難燃タイプ 白色 ポリアミド樹脂
ナイロン6・6
UL94V-0 -40~+80℃
-40℃~+105℃(注1)
着色タイプ 赤/青/黄/緑 ポリアミド樹脂
ナイロン6・6
UL94V-2 -40~+85℃
耐薬品タイプ 透明 ポリプロピレン - -

※ケーブルタイは温度・湿度・経過時間によって色調が変化いたします。
(注1)は、SG-80V, SG-100V, SG-200Vの3種類で、UL規格を取得しています。

7つの特長

標準タイプ
ナイロン6.6を素材としていますので、OA機器、電気・電子機器、情報通信機器などの結束部材として幅広い分野でご使用いただけます。
耐候・耐熱タイプ
耐紫外線特性を発揮するカーボンを添加した耐熱グレードを素材としていますので、車両運搬機器、重電機器、プラント、アンテナ工事、通信供聴工事など、特に屋外環境下でのご使用に適しています。
耐熱タイプ
耐熱エージング性に優れた耐熱グレードを素材としていますので、自動車エンジン室、モーターコイルのリード線をはじめとする高温条件下でのご使用に適しています。
高耐熱タイプ
高温の厳しい条件下での長期使用に耐えうる高耐熱グレード(上限温度150℃)を素材としていますので、高温環境下での長期連続使用に適しています。
難燃タイプ
難燃性UL94V-0承認の難燃グレードを素材としていますので、電気・電子機器などの電源トランス、高圧変電器などの加熱しやすい周辺でのご使用に適しています。
着色タイプ
標準グレードとマスターパッチのブレンド形成による着色タイプには、赤(R)、青(BL)、黄(Y)、緑(GN)の4色をご用意していますので、お好みに応じてお選び頂けます。
耐薬品タイプ
酸やアルカリなど耐薬品に優れたポリプロピレンを素材としています。耐水性や絶縁性にも優れ、室内での使用に適しています。
