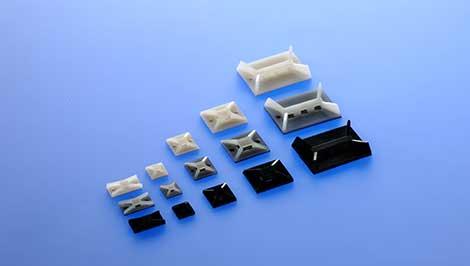

SGケーブルアクセサリータイベース

任意の位置に束線を固定でき、縦横両方向からケーブルタイを挿入できる固定具です。

■ケーブルタイを使用して、束線をパネル等の任意の位置に、固定できるケーブルタイ用固定具です。
■タイベースの縦横どちらからでも、ケーブルタイを挿入できます。(BS-50は一方向のみ)
■取付場所に合わせて粘着テープ止め、ビス止めが選べます。
◎粘着テープ止めの場合は、取付場所の油・水・錆などを必ず取り除いてから取付けてください。
◎接着の際は強く押し付けて、取り付けてください。
◎脆い面や凸凹面への取付は避けてください。

タイベース

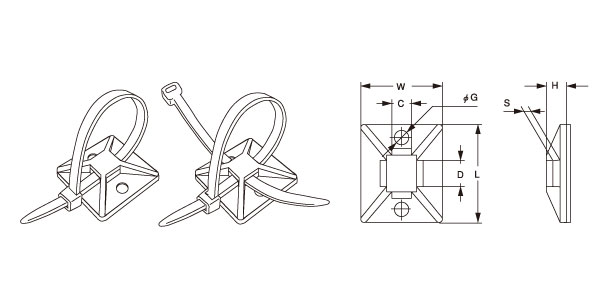

寸法図

製品情報

標準/乳白
標準/黒
強粘着/乳白
強粘着/黒
テープ無し
品番 寸法mm 梱包単位
L  W C D H S G ケース
BS-10 24.0 12.0 4.0 4.0 4.5 1.9 3.5 100個 1,000個(10袋)
BS-15 13.0 13.0 3.0 3.0 3.9 1.4 100個 1,000個(10袋)
BS-20 19.2 19.2 4.1 4.1 4.0 1.3 3.2 100個 1,000個(10袋)
BS-30 30.0 25.0 5.6 7.6 5.6 2.3 4.5 100個 500個(5袋)
BS-50 50.0 36.0 6.0x3 10.0 2.0 4.5 50個 250個(5袋)
品番 寸法mm 梱包単位
L  W C D H S G ケース
BS-20B 19.2 19.2 4.1 4.1 4.0 1.3 3.2 100個 1,000個(10袋)
BS-30B 30.0 25.0 5.6 7.6 5.6 2.3 4.5 100個 500個(5袋)
品番 寸法mm 梱包単位
L  W C D H S G ケース
BS-10G 24.0 12.0 4.0 4.0 4.5 1.9 3.5 100個 1,000個(10袋)
BS-15G 13.0 13.0 3.0 3.0 3.9 1.4 100個 1,000個(10袋)
BS-20G 19.2 19.2 4.1 4.1 4.0 1.3 3.2 100個 1,000個(10袋)
BS-30G 30.0 25.0 5.6 7.6 5.6 2.3 4.5 100個 500個(5袋)
BS-50G 50.0 36.0 6.0x3 10.0 2.0 4.5 50個 250個(5袋)
品番 寸法mm 梱包単位
L  W C D H S G ケース
BS-10GB 24.0 12.0 4.0 4.0 4.5 1.9 3.5 100個 1,000個(10袋)
BS-15GB 13.0 13.0 3.0 3.0 3.9 1.4 100個 1,000個(10袋)
BS-20GB 19.2 19.2 4.1 4.1 4.0 1.3 3.2 100個 1,000個(10袋)
BS-30GB 30.0 25.0 5.6 7.6 5.6 2.3 4.5 100個 500個(5袋)
BS-50GB 50.0 36.0 6.0x3 10.0 2.0 4.5 50個 250個(5袋)
品番 寸法mm 梱包単位
L  W C D H S G
BS-10F 乳白 24.0 12.0 4.0 4.0 4.5 1.9 3.5 1,000個
BS-20F 乳白 19.2 19.2 4.1 4.1 4.0 1.3 3.2 1,000個
BS-30F 乳白 30.0 25.0 5.6 7.6 5.6 2.3 4.5 500個
BS-10BF 黒 24.0 12.0 4.0 4.0 4.5 1.9 3.5 1,000個
BS-20BF 黒 19.2 19.2 4.1 4.1 4.0 1.3 3.2 1,000個
BS-30BF 黒 30.0 25.0 5.6 7.6 5.6 2.3 4.5 500個

弊社タイベースはRoHS指令に対応しております。
