SGケーブルアクセサリーナイロンステッカー

■簡単に取付けられる粘着シート付きですので、パネルやシャーシへの穴あけや、ビス止め作業が不要です。
■束線やケーブル等の保持・取外しが簡単に行えるレバー方式を採用しています。
■ポリアミド樹脂(ナイロン6・6)使用
※取付け場所の貼付面の油、水分、ホコリなどを必ず取り除いてから取付けてください。 ※吊り下げた状態での使用は避けてください。

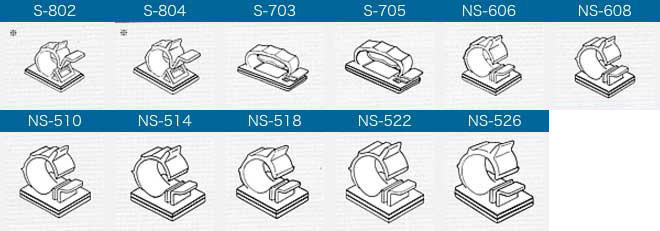

ナイロンステッカー

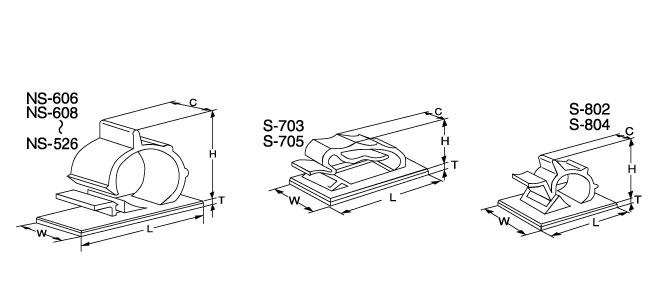

寸法図

製品情報

標準品
標準品(NS)
品番 寸法mm  束線径
範囲
φmm
梱包単位
L  W C H T ケース
S-802 17.0 12.0 10.0 7.5 1.2 4~5 200個 4,000個(20箱)
S-804 19.0 14.0 12.0 9.5 1.2 5~6 200個 4,000個(20箱)
S-703 22.0 12.5 8.0 6.0 0.8 2.5~4 200個 4,000個(20箱)
S-705 24.0 14.5 10.0 8.0 0.8 4.5~6 200個 4,000個(20箱)
品番 寸法mm  結束径
Min~Max
φmm
梱包単位
L  W C H1 H2 T ケース
NS-606 24.5 18.5 10.3 11.8 1.9 4~6 100個 2,000個(20箱)
NS-608 23 20 10 14 3.0 6~8 100個 2,000個(20箱)
NS-510 29.0 24.0 13.0 14.0 12.0 3.2 8~10 50個 1,000個(20箱)
NS-514 29.0 24.0 13.0 17.0 15.0 3.2 12~14 50個 1,000個(20箱)
NS-518 32.0 24.0 14.0 24.0 21.0 3.5 16~18 50個 1,000個(20箱)
NS-522 35.0 28.0 16.0 29.0 26.0 3.5 20~22 25個 500個(20箱)
NS-526 42.0 28.0 18.0 31.0 28.0 4.0 24~26 50個 なし
NS-530 48.0 34.0 22.0 34.0 30.0 4.0 28~30 20個 なし

★NS-526、NS-530につきましては箱はご用意しておりません。
