SGケーブルアクセサリー電源コードブッシュ

■電線を製品の底面、側面からL型タイプ(直角方向引出型)と、製品の側面から真直ぐに引き出すストレート型(直線方向引出形)の2タイプがあります。
■仮止め機構付きですので、簡単にパネルへセットできます。
■電気絶縁性、耐摩耗性に優れたポリアミド樹脂(ナイロン6・6)(黒色)製です。
※特殊色も受注生産承ります。(但し、SL-1とSL-2は除きます。)

電源コードブッシュ

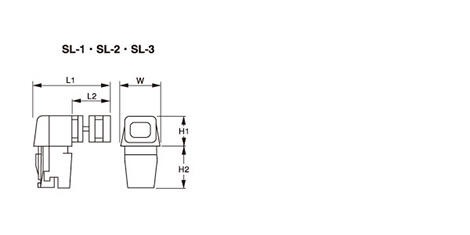

寸法図
L型タイプ(直角方向引出型)
◇SL-1
平形ビニールコード0.75㎟~1.25㎟。
平形ゴムコード0.75㎟~1.25㎟まで使用できます。
◇SL-2
小判ビニールコード0.75㎟~1.25㎟。
平形ゴムコード1.25㎟~2.0㎟まで使用できます。
キャブタイヤCTF2×0.75㎟~1.25㎟まで使用できます。
◇SL-3
平形ビニールコード0.75㎟~2.0㎟。
平形ゴムコード0.75㎟~2.0㎟。
小判ビニールコード0.75㎟まで使用できます。
◇SL-3A
SL-3の引張強度強化タイプです。(大きな取付穴に対処)
◇SL-07
平形ビニールコード0.75㎟用タイプです。
(平形ビニールコード1.25㎟サイズも使用できます。)
◇SL-4
平形ビニールコード0.75㎟~2.0㎟。
ゴム系コード0.75㎟~2.0㎟まで幅広く使用できます。


ストレート型(直線方向引出型)
◇S-1
平形ビニールコード0.75㎟~1.25㎟。
平形ゴムコード0.75㎟~2.0㎟まで使用できます。
◇S-2
平形ゴムコード2.0㎟
小判ビニールコード0.75㎟~1.25㎟。
キャブタイヤCTF2×0.75㎟~1.25㎟まで使用できます。
◇S-07
平形ビニールコード0.75㎟用タイプです。
(平形ビニールコード1.25㎟サイズも使用できます。)
◇S-4
平形ビニールコード0.75㎟~2.0㎟。
ゴム系コード0.75㎟~2.0㎟まで幅広く使用できます。

製品情報

L型タイプ(直角方向引出型)
ストレート型(直線方向引出型)
品番 寸法mm 梱包単位
W L1 L2 H1 H2 ケース
SL-1 13.0 27.0 12.0 11.0 14.0 500個 5,000個(10袋)
SL-2 16.5 37.5 19.5 14.0 17.0 500個 2,000個(4袋)
SL-3 13.0 33.0 18.0 9.0 12.0 500個 5,000個(10袋)
SL-3A 13.0 33.0 18.0 9.0 12.0 500個 5,000個(10袋)
SL-07 12.0 14.8 5.8 13.2 500個 10,000個(20袋)
SL-4 14.4 17.5 6.6 15.7 500個 5,000個(10袋)
品番 寸法mm 梱包単位
W L1 L2 H1   ケース
S-1 15.0 33.5 24.0 16.0   500個 5,000個(10袋)
S-2 17.0 43.0 28.0 20.0   500個 3,000個(6袋)
S-07 12.0 13.0 4.0 13.0   500個 10,000個(20袋)
S-4 14.4 16.0 5.0 15.7   500個 5,000個(10袋)

*パネル等の取付穴寸法については、別途お問い合わせください。
